Основные параметры

1) Поперечное сечение

Также изготавливаются переходники между различными сечениями, а так же с оцинкованных на текстильные воздуховоды (возможно соединение абсолютно любых форм и размеров)

2) Размеры

Мы производим текстильные воздуховоды и диффузоры всех размеров от 100 до 3000 мм в соответствии с конкретным техническим заданием. Однако это не касается присоединительных деталей, размеры которых всегда увеличены на 10-15 мм по сравнению со значением, указанным в технической документации.

Под размерами для каждого из сечений понимается:

3) Длина

Длина воздуховода, прежде всего, определяется размерами конкретного помещения. Как правило, постоянный поток воздуха может раздаваться воздуховодом длиной от 1 до 200 м. Всё зависит от применяемого материала, способа воздухораспределения и значения статического давления на входе в текстильный воздуховод.

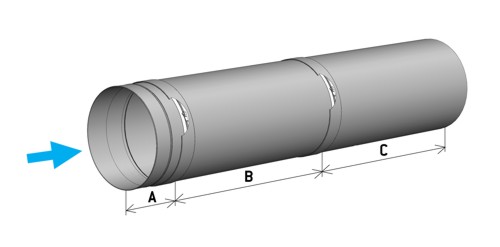

     НАИБОЛЕЕ РАСПРОСТРАНЕННЫЙ СЛУЧАЙ

A - начало - длина 100 - 200 мм

B - проходная деталь - длина 5000 - 10 000 мм, как правило, повторяется несколько раз подряд

C - заглушенная часть - длина от 1000 до 11000 мм

- Отдельные детали соединяются между собой с помощью застежек-молний, количество которых зависит от желания заказчика. - В спецификации указывается лишь общая длина в мм (т.е. А + В + С); в процессе производства воздуховод делится на отрезки. Допуск длины составляет 1%.

4) Давление

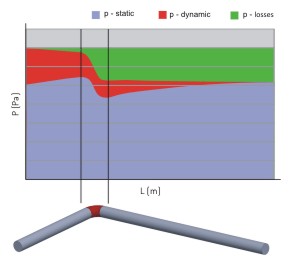

Потери давления в текстильном диффузоре аналогичны потерям давления в традиционном воздуховоде и, соответственно, расчет так же производится аналогично. Минимальное статическое давление, необходимое для поддержания правильной формы воздуховода, зависит от массы используемой ткани. Для легких материалов достаточно 20 Па, для средних и тяжелых 50 Па.  Однако распределение давления по длине диффузора отличается от традиционного воздуховода за счёт  снижения продольной скорости. Для проектирования воздуховодов Вы можете обратиться к нам.

5) Варианты соединений
